陶瓷加熱圈設計方案

一、設計背景

隨著工業技術的不斷發展，對加熱設備的要求也越來越高。陶瓷加熱圈作為一種常用的加熱元件，在眾多領域得到了廣泛應用。陶瓷加熱圈設計方案根據性能穩定，安全可靠研發，滿足不同行業的加熱需求。

二、設計目標

1. 加熱效率高：提供快速、均勻的加熱效果，提高生產效率。

2. 節能降耗：降低能源消耗，減少運行成本。

3. 安全可靠：具備良好的絕緣性能和耐高溫性能，確保使用安全。

4. 長壽命：具有較長的使用壽命，減少更換頻率。

5. 易于安裝和維護：設計結構簡單，方便安裝和維護。

三、設計原理

陶瓷加熱圈采用陶瓷材料作為發熱體，通過電流通過陶瓷發熱體產生熱量，實現加熱功能。陶瓷材料具有較好的絕緣性能、耐高溫性能和耐腐蝕性能，能夠在惡劣的環境下長期穩定工作。

四、設計內容

1. 發熱體設計

    - 選用陶瓷材料作為發熱體，這些陶瓷材料具有高熔點、高硬度、較好的絕緣性能和耐高溫性能。

    - 設計發熱體的形狀和尺寸，根據加熱需求確定發熱體的功率和電阻值。發熱體可以采用不同形狀，以滿足不同的安裝要求。

    - 在發熱體表面涂覆一層耐高溫的絕緣涂層，提高發熱體的絕緣性能和使用壽命。

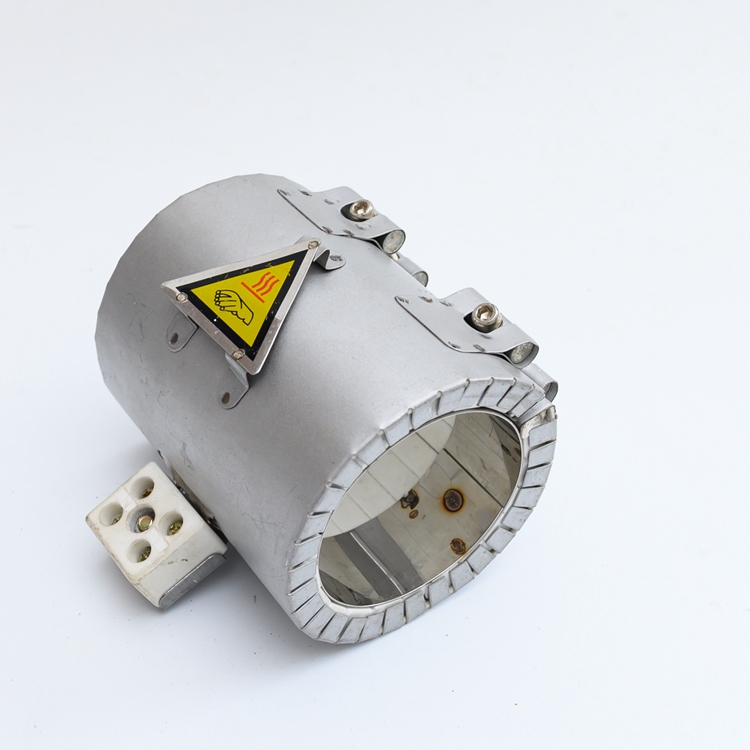

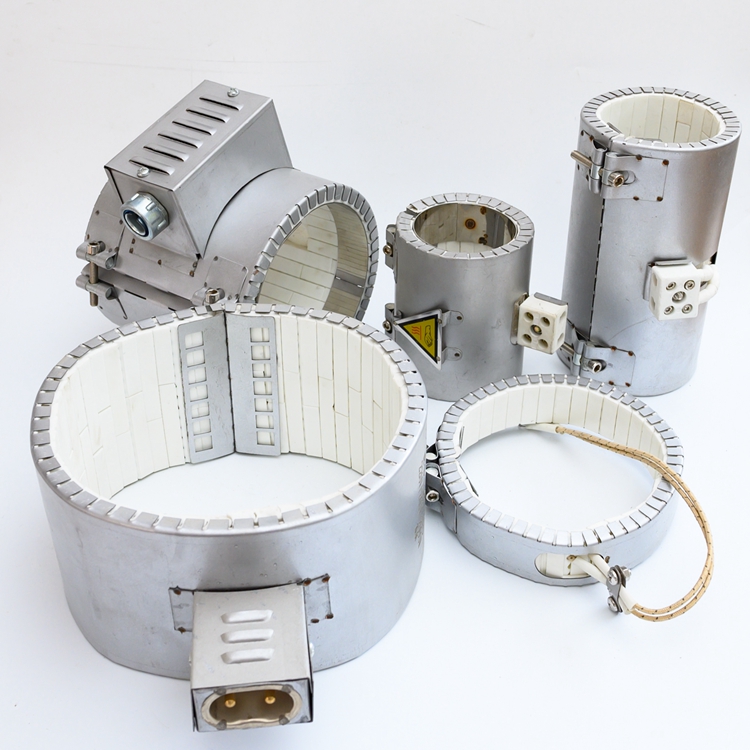

2. 外殼設計

    - 外殼采用不銹鋼材料或鋁合金材料制作，具有良好的耐腐蝕性能和散熱性能。

    - 設計外殼的形狀和尺寸，使其與發熱體緊密配合，確保熱量能夠有效地傳遞到被加熱物體上。

    - 在外殼上設置安裝孔和接線端子，方便加熱圈的安裝和接線。

3. 溫度控制系統設計

    - 采用溫度傳感器實時監測加熱圈的溫度，將溫度信號傳輸給溫度控制系統。

    - 溫度控制系統根據設定的溫度值和實際溫度值進行比較，通過控制加熱圈的電流大小來調節加熱功率，實現溫度的控制。

    - 溫度控制系統可以設置多種保護功能，如過溫保護、短路保護等，確保加熱圈的安全運行。

4. 電氣連接設計

    - 采用耐高溫的電線進行電氣連接，確保連接可靠、安全。

    - 在接線端子處設置絕緣保護措施，防止觸電事故的發生。

五、性能測試

1. 加熱性能測試：將陶瓷加熱圈安裝在測試設備上，進行加熱性能測試。測試內容包括升溫速度、溫度均勻性、加熱功率等。

2. 絕緣性能測試：使用絕緣電阻測試儀對加熱圈的絕緣性能進行測試，確保絕緣電阻符合要求。

3. 耐高溫性能測試：將加熱圈放入高溫環境中進行測試，觀察其在高溫下的性能表現。

4. 可靠性測試：進行長時間的運行測試，觀察加熱圈的可靠性和穩定性。

六、安裝與維護

1. 安裝：陶瓷加熱圈的安裝應根據具體的使用要求進行，確保安裝牢固、可靠。在安裝過程中，應注意避免加熱圈與被加熱物體之間的接觸不好，以免影響加熱效果。

2. 維護：定期對加熱圈進行檢查和維護，保持其清潔、干燥。如發現加熱圈有損壞或故障，應及時進行維修或更換。

七、結論

陶瓷加熱圈的設計方案通過對陶瓷加熱圈的發熱體、外殼、溫度控制系統和電氣連接等方面進行設計，實現了加熱效率高、節能降耗、安全可靠、長壽命和易于安裝維護等目標。通過性能測試和實際應用驗證，該陶瓷加熱圈具有良好的加熱性能和可靠性，能夠滿足不同行業的加熱需求。
